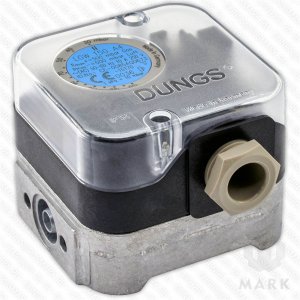

Дифференциальное реле давления DUNGS LGW 150 A4 арт.221593

Описание

Реле давления LGW 150 A4 - регулируемое дифференциальное реле давления согласно EN 1854 для топочных агрегатов. Оно служит для включения, выключения или переключения электрической цепи при изменении действительного значения давления на заданное. Заданное значение (параметр переключения) устанавливается с помощью регулировочного колесика со шкалой. В металлическом корпусе имеется измерительный штуцер.

Применение

Используется в топочных агрегатах, вентиляционных установках и установках для кондиционирования воздуха. В качестве дифференциального реле давления применяется для: воздуха, дымового и отходящего газов. Как реле избыточного давления применяется для: газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.

Принцип действия

Дифференциальное реле давления: переключающий механизм реагирует на дифференциальное давление между двумя камерами и включает, выключает или переключает электрическую цепь при превышении или падении ниже установленного значения.

Реле избыточного давления (присоединение G 1/4"): реле давления работает в диапазоне избыточного давления. Переключающий механизм реагирует на избыточное давление и включает, выключает или переключает электрическую цепь при превышении или уменьшении заданного значения. Присоединение G 1/8" запрещается запирать.

Реле пониженного давления (присоединение G 1/8"): реле давления работает в диапазоне пониженного давления. Переключающий механизм реагирует на пониженное давление и включает, выключает или переключает электрическую цепь при превышении или уменьшении заданного значения. Присоединение G 1/4" запрещается запирать.
