Описание:

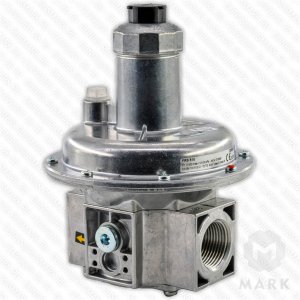

Регулятор прямого действия "после себя" с пружинным задатчиком. Соответствует требованиям стандартов EN 88-1 и DIN 3380 (класс А, группа 2).
Основные функции:
- Понижение давления газа
- Поддержание стабильного выходного давления
- Независимость от колебаний входного давления и расхода газа
Область применения:
- Газовые рампы горелок
- Газопоршневые агрегаты (ГПА)
Нормативные рекомендации:
Согласно СП 42-101-2003 (п.6.37):
- Обеспечивает стабильное давление перед горелками
- Не требует установки ПЗК перед регулятором и ПСК после него
Рабочие среды:
- Газы 1, 2 и 3 семейств
- Другие нейтральные газообразные среды
- Сухие газы с содержанием H2S ≤ 0,1% (об.)
Особенности конструкции:
- Не содержит цветные металлы
- Пружинный механизм регулировки
- Соответствие классу точности А
Оптимальное решение для стабилизации давления в газораспределительных системах.
Принцип действия

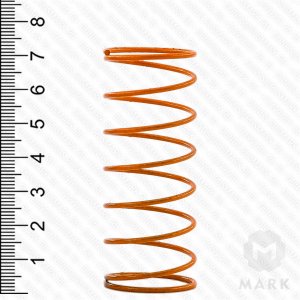

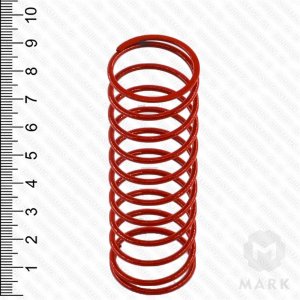

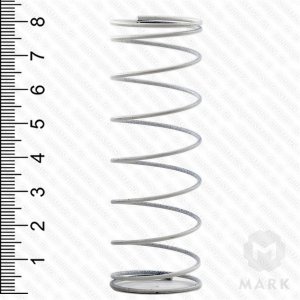

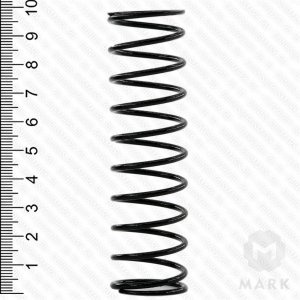

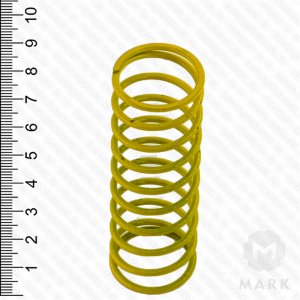

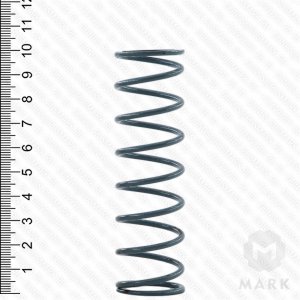

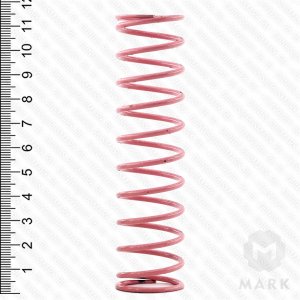

На рабочую мембрану регулятора-стабилизатора с одной стороны воздействует пружина, а с другой стороны выходное давление газа. Положение штока определяется точкой, в которой эти силы уравновешивают друг друга. Входное давление не оказывает воздействия на равновесие из-за наличия компенсационной мембраны. Увеличение отбора газа приводит к снижению давления после регулятора. Баланс сил нарушается и шток регулятора идет вниз под воздействием пружины. Проходное сечение регулятора увеличивается, увеличивается поток газа и давление на выходе увеличивается. Для настройки выходного давления используются пружины с соответствующим диапазоном.
 |
10 - Регулировочное устройство 9 - Пружина заданного значения 8 - Дыхательная пробка 7 - Предохранительная мембрана 6 - Рабочая мембрана 5 - Мембранный диск 4 - Компенсационная мембрана 3 - Импульсный патрубок, внутренний 2 - Диск регулятора 1 - Корпус P1 - давление на входе FRS Р2 - давление на выходе FRS |
Преимущества регуляторов-стабилизаторов FRS 510
Регуляторы-стабилизаторы FRS используются практически всеми ведущими производителями газовых горелок и газопоршневых машин. FRS обладает высокой точностью, пропускной способностью, чувствительностью и надежностью. Конструкция имеет следующие особенности:
| 1. | Каждый типоразмер регулятора, начиная с Rp=1/2", имеет свою прессформу, поэтому корпус FRS имеет минимальные габаритные размеры. |
|
| 2. | Выпускается 2 модификации корпуса FRS: с внутренним и внешним импульсом. | |
| 3. | FRS с внутренним импульсом разрешается монтировать "встык" без успокоительного участка. | |
| 4. | Закрывается при нулевом расходе. | |
| 5. | Разрешается монтаж на горизонтальном и вертикальном газопроводах. | |
| 6. | Установлена предохранительная мембрана, которая ограничивает утечку газа в атмосферу. Поэтому дыхательная линия монтируется только в особых случаях. |
Как подобрать регулятор-стабилизатор FRS 510
Подбор регулятора-стабилизатора FRS лучше доверить специалистам нашей компании. Регулятор имеет ограничения по скорости потока газа на выходе, по максимальной пропускной способности, по минимальному расходу и т.д. При подборе используются расходные диаграммы FRS в отрегулированном состоянии. Для подбора потребуются следующие данные: плотность газа при нормальных условиях, диапазон давлений на входе в регулятор, давление после регулятора, диапазон нормальных расходов газа.
Основной причиной выхода из строя регулятора FRS 510 является разрыв компенсационной мембраны. Это происходит из-за попадания слишком высокого давления (максимальное рабочее давление для регулятора FRS 510 составляет 500 мбар) на вход регулятора. Для ремонта можно приобрести ремкомплект, в состав которого входят все внутренние детали FRS 510 (кроме пружины), крепеж и новые уплотнения. Внимание: повреждение красной пломбы лишает гарантии!
