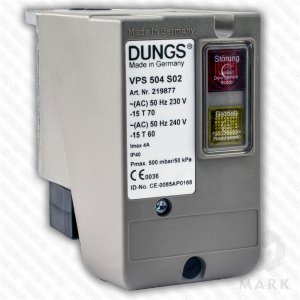

Блок контроля герметичности фирмы DUNGS VPS 504 S02 арт. 219877

Компактное устройство для проверки двойных электромагнитных клапанов DMV и мультиблоков DUNGS. Монтируется 4 винтами, не требует настройки.

Принцип работы:

1. Насос нагнетает газ в межклапанное пространство

2. При создании давления +20 мбар за 26 сек - герметичность подтверждается

3. Максимальный объем контроля: 4 литра

Особенности:

• Работает без открытия клапанов (сохраняет ресурс)

• Модификации с разным подключением и напряжением

• Версия для сжиженного газа с усиленным насосом

• Совместим с арматурой SIEMENS VGD40 и клапанами MVD через адаптеры

Применение блока проверки герметичности прописано в ГОСТ 21204-97. Горелки газовые промышленные п. 4.2.14:

"Автоматические и полуавтоматические горелки номинальной тепловой мощностью до 70 кВт включительно должны быть оснащены двумя автоматическими запорными топливными органами (автоматическими отсечными клапанами) класса В*, мощностью свыше 70 до 1200 кВт включительно - двумя автоматическими запорными топливными органами класса А, свыше 1200 кВт - двумя автоматическими запорными топливными органами класса А и:

а) автоматическим органом утечки газообразного топлива для соединения с атмосферой участка топливного тракта между указанными запорными органами после отключения газа на горелку и автоматическим устройством контроля герметичности"

Принцип действия
