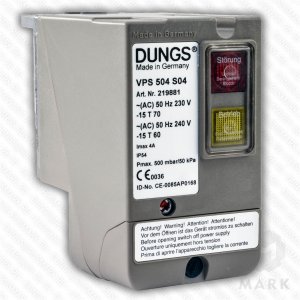

Блок контроля герметичности фирмы DUNGS VPS 504 S04 арт.219881

Описание:
Компактное устройство для тестирования герметичности двойных электромагнитных клапанов DMV и мультиблоков DUNGS. Монтируется непосредственно на корпус арматуры DUNGS при помощи четырех винтов, не требуя дополнительных настроек.

Принцип работы:
Встроенный насос нагнетает газ в межклапанное пространство. Участок признается герметичным, если в течение 26 секунд создается избыточное давление, превышающее на 20 мбар давление перед первым клапаном. Максимальный объем контролируемой системы - 4 литра.

Применение:
Блок VPS 504 S04 получил широкое распространение благодаря простоте установки и эксплуатации. Особенности применения:

• Электромагнитные клапаны остаются закрытыми в процессе проверки, что сохраняет их ресурс

• Доступны различные модификации с разными вариантами:

  • Подключения

  • Напряжения питания

  • Степени электрозащиты

• Для работы со сжиженным газом предусмотрена версия с насосом повышенной мощности

• Совместим с арматурой других производителей (включая двойные электромагнитные клапаны SIEMENS VGD40) через специальные адаптеры

• Может использоваться для проверки электромагнитных клапанов MVD

Технические преимущества:

• Быстрая проверка (26 секунд)

• Простота монтажа

• Сохранение рабочего ресурса оборудования

• Широкая совместимость

• Специальные модификации для различных условий работы

Применение блока проверки герметичности прописано в ГОСТ 21204-97. Горелки газовые промышленные п. 4.2.14:

"Автоматические и полуавтоматические горелки номинальной тепловой мощностью до 70 кВт включительно должны быть оснащены двумя автоматическими запорными топливными органами (автоматическими отсечными клапанами) класса В*, мощностью свыше 70 до 1200 кВт включительно - двумя автоматическими запорными топливными органами класса А, свыше 1200 кВт - двумя автоматическими запорными топливными органами класса А и:

а) автоматическим органом утечки газообразного топлива для соединения с атмосферой участка топливного тракта между указанными запорными органами после отключения газа на горелку и автоматическим устройством контроля герметичности"

Принцип действия

Блок проверки герметичности состоит из Н.З. э/м клапана, насоса, дифференциального датчика-реле давления и программного датчика. Контроль герметичности проводится перед пуском горелки, во время предварительной продувки или после отключения горелки (зависит от настройки горелки). В состоянии покоя клапаны V1 и V2 закрыты, э/м клапан VPS закрыт, насос выключен, давление газа в межклапанном пространстве меньше давления перед клапаном V1. При поступлении запроса тепла срабатывает программный датчик, открывается э/м клапан VPS, насос начинает нагнетать газ в межклапанное пространство. Дифференциальный датчик-реле давления срабатывает, если давление в межклапанном пространстве превысит на 20 мбар давление на входе V1. Переключение датчика-реле давления сразу отключает насос. Время, в течение которого давление достигнет контрольного значения, зависит от объема межклапанного пространства и давления на входе. Если время проверки меньше 10 секунд, программный датчик выполняет задержку, переключает блок VPS 504 S04 в режим "герметично" через 10 секунд после начала теста и закрывает э/м клапан. В этом случае давление в межклапанном пространстве снижается до давления P1 так, как несколько секунд э/м клапан остается открытым при выключенном насосе. Если время проверки больше 10 секунд, программный датчик без задержки переключает блок VPS 504 S04 в режим "герметично" и закрывает э/м клапан. На блоке VPS загорается желтая лампочка. Если в течение 26 секунд насосу не удается создать контрольное давление в межклапанном пространстве, программный датчик переключает блок VPS 504 S04 в аварийный режим, закрывает э/м клапан и отключает насос. На блоке VPS загорается красная лампочка. При кратковременном отключении электропитания во время проведения теста или работы горелки производится повторный запуск теста.
